Impressora EPSON não liga ? 6 Simples Passos

APRENDA A CORRIGIR O  DEFEITO DAS  IMPRESSORAS  EPSON NÃO LIGAREM.

Em apenas 6 simples passos você resolve esse problema.

PARTE 1-Explicando possíveis causas:

Sintomas: A Epson do nada para de ligar,simplesmente você aperta o botão e ela não acende


Provável causa: Diodo D1 - (90%)
Fonte (9%) e Placa do painel (1%)
faça o teste na fonte, como eu fiz, não tinha os aparelhos , então levei em uma assistência técnica e pedi para o técnico testar para ver se funcionava, e ele testou sem custo algum.
Coisas que  eu não sabia: A EPSON produz suas impressoras em SINGAPURA.
Lá a tensão é 115V (máxima), e nossa tensão aqui no Brasil ,de forma real chega a 132V (110V-132V).

O problema é que existe um componente na placa lógica chamado diodo SK16 igual a figura abaixo:



Esse diodo é muito sensível a redução, ou ao  pico de energia, e assim  ele queima muito fácil.
Por isso que tem tanta impressora desse modelo dando problema.
As assistências técnicas sabem disso,e logo dizem que é placa queimada, e logo oferecem um valor de banana para comprar de você.
Ou um valor muito alto para trocar a placa.

Mas agora você vai aprender a como consertar sua impressora e gastar menos de R$1,00.

1 - Abra a sua  impressora com cuidado.

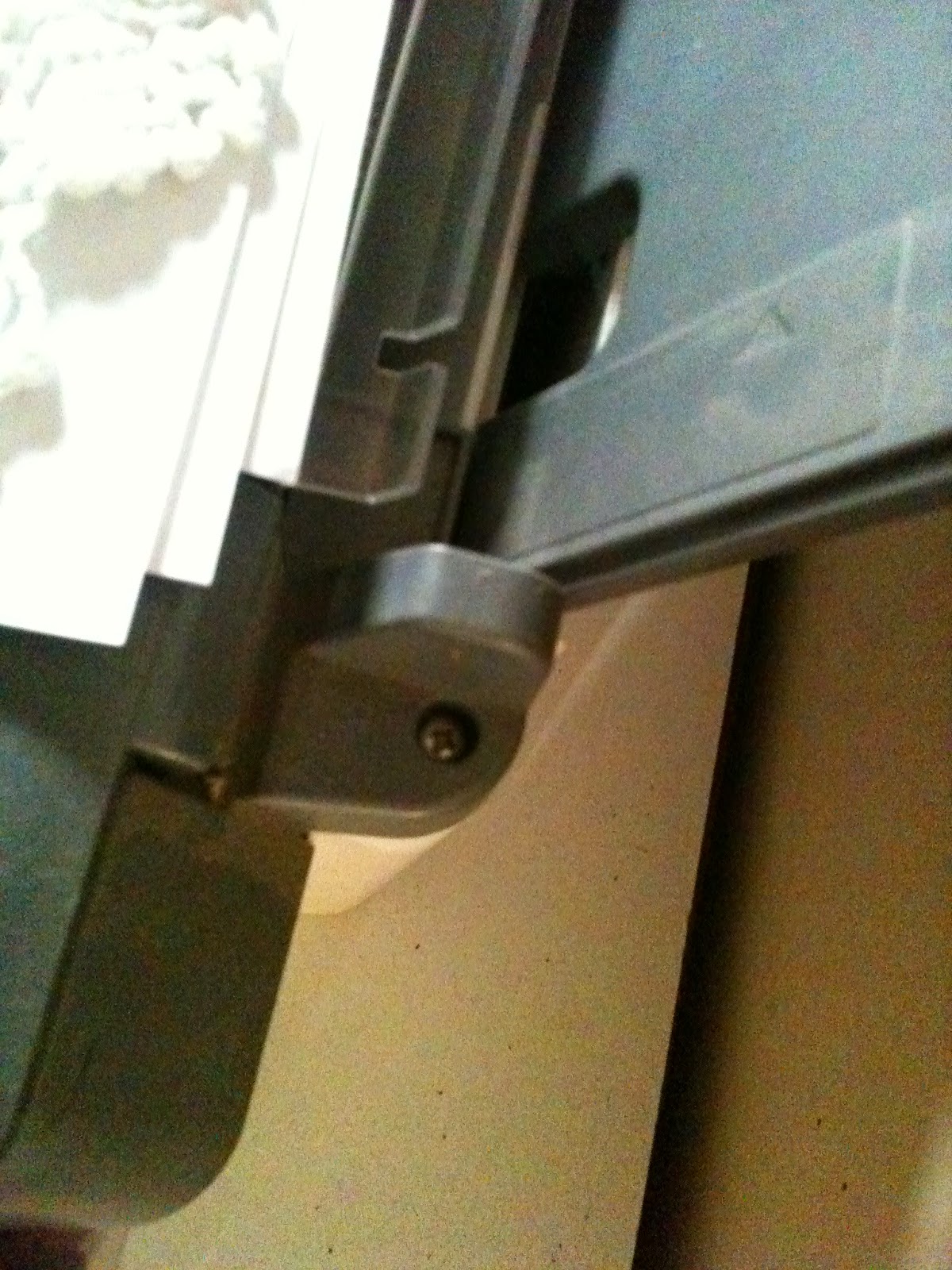

  • Retire os parafusos na parte traseira, o painel é encaixado, solte ele com cuidado, pois tem um parafuso embaixo e por fim, retire a proteção na frente da impressora e retire esse ultimo parafuso.
  • Agora com cuidado, levante o a arte de cima da impressora com cuidado, e solte os cabos da placa lógica, e já podemos trabalhar nela.
2 - Retire a fonte e teste, para ver se não é a fonte.
  • O pino do meio é negativo,
  • O pino 1 e 3 deve ter cerca de 39v-41v
3 - Se a fonte estiver boa, passe direto para a placa lógica...
diodo a ser trocado na placa lógica
placa mãe lógica epson tx 133/135

4 - Remova a placa lógica no chassi da impressora, retire todas conexões, e com a placa  na mão,vire ela ,e use o teste de diodo do multímetro e verifique o diodo D1 embaixo da placa.O que está com destaque é o diodo que você vai medir.




5 - Se este diodo passar energia por ambos os lados (90%) é porque está queimado. Retire o diodo e coloque outro no lugar dos seguintes modelos: SK16, B160 ou similar que trabalhe a 60v e 1A. eu não encontrei fácil esses diodos então fiz um teste com um diodo com as mesmas propriedades o diodo 1N4007

Funcionou perfeitamente e só gastei com esse diodo, R$ 0,05 centavos.

6 - Conecte tudo e teste a impressora! Seja feliz!

Um grande abraço e espero ter ajudado com este PROBLEMA GERAL DAS IMPRESSORAS EPSON!

Espalhem isto para todos os fóruns que puderem e pelo Facebook, porque o diodo custa centavos e pode tirar outra pessoa do sufoco, assim como eu e você.
Um grande abraço!
